スイッチング電源回りの波形を見たいので、１Mhz 前後まで見れるもので安くていいのはないかなといろいろ検討した結果、以下にしました。またおもちゃのようなものをポチってしまったわけですが、今度のは前のより性能がいいんですよ。この写真は、1Mhz 10mV 信号です。

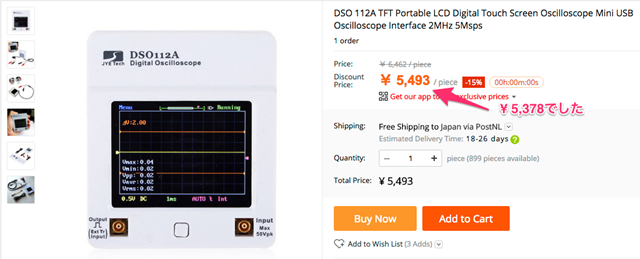

先に購入した、DS0150 15001K と同じ会社が作っているものです。アリエクで５４００円ほどでした。

スペックは以下です。



決めたのは、スタンドアロン型でありポケット式だけども、感度がすごくいいし、かつ2Mhz も十分観測できる性能のようです。

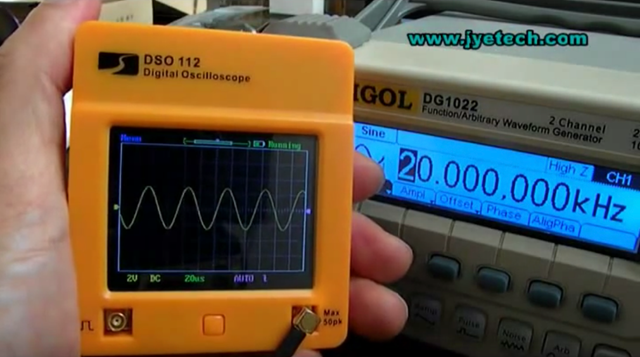

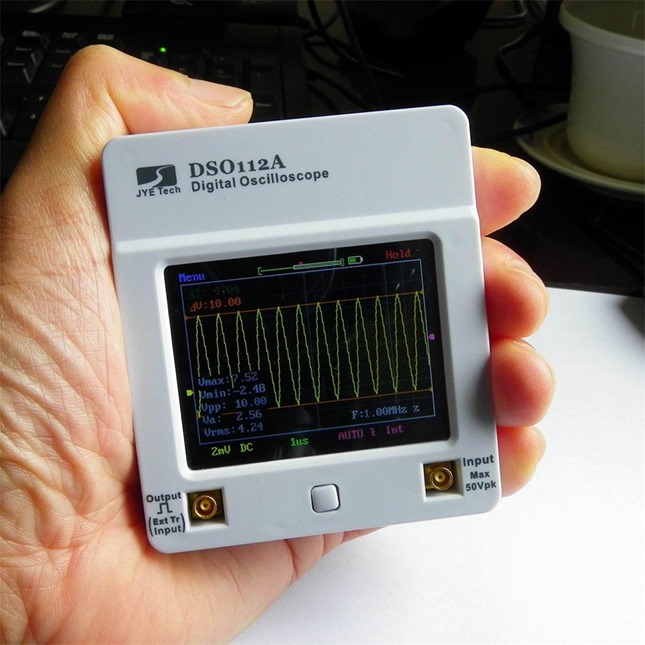

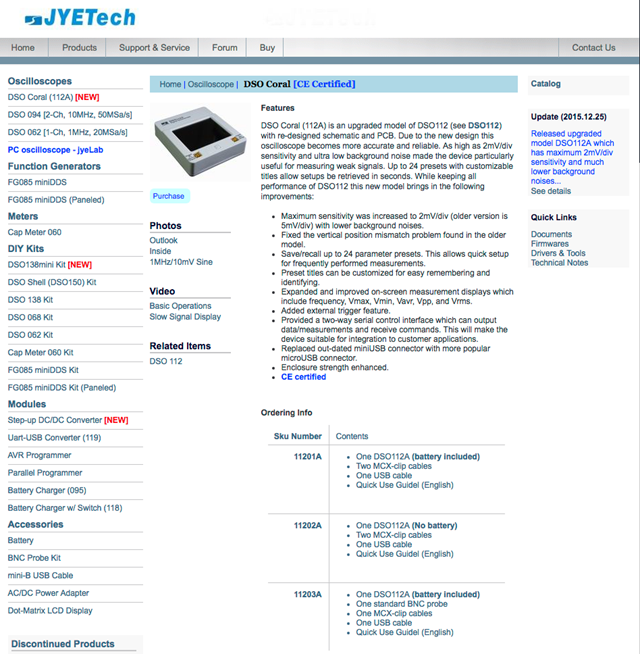

YouTube にこのメーカーの人が撮影したデモビデオがあるんですが、ちゃんと2Mhz の波形も見れています。このオレンジ色のは前の廃盤になったもので、DSO112 というものです。今回のは、それが新しく設計されたDSO Coral 112A というもののようです。
また、カタログスペック上は、2mV/Div – 20V/Div の感度があるので微弱な信号も見れそうです。他の製品は10mV くらいだったのでもうこれでいいじゃんという事に。最初みたときは、形があんまりかっこよくないなと思いましたが、実は中はそれなりにいい製品のようです。



リチウム電池の充電式なので、改造の必要もなく届いたらすぐ使えそうです。左側は、テスト波形が出せるようです。チャンネルは１チャンネルです。

DSO203 Quad とも迷っていましたが、値段が３倍くらい違うのでこちらにしておきました。ということで、今年は自作プロジェクトも少しは進めていきたいです。

USB オシロスコープでそこそこ安くて、性能がよさそうでかつ小型のもので、さらにソフトウェアがかっこいいものを探していたところ、以下のようなのがひっかかりました。

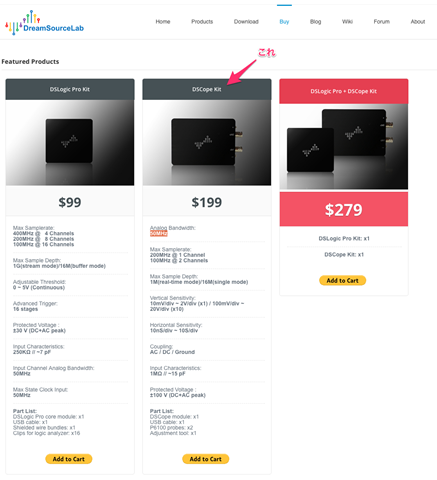

DreamSourceLab という KickStart プロジェクトのものでこのバージョンは後継バージョンのものです。スペックは、以下のような感じ。

Analog Bandwidth:
50MHz
Max Samplerate:
200MHz @ 1 Channel
100MHz @ 2 Channels
Max Sample Depth:
1M(real-time mode)/16M(single mode)

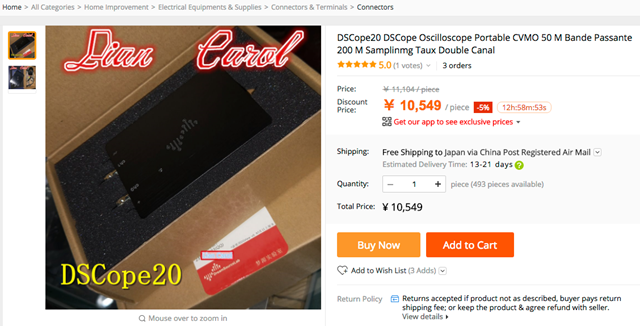

199ドルとありますがアリエクでは、

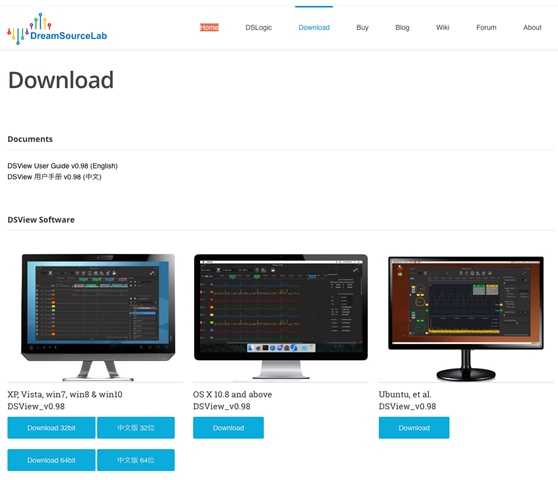

１万ちょいで買える値段です。ソフトウェアは、sigrok がベースになっているオープンソースでマルチプラットフォーム対応です。

GitHub の URL はhttps://github.com/DreamSourceLab/DSView

インターフェイスは、sigrok とは少々異なり、オシロスコープ専用画面があります。

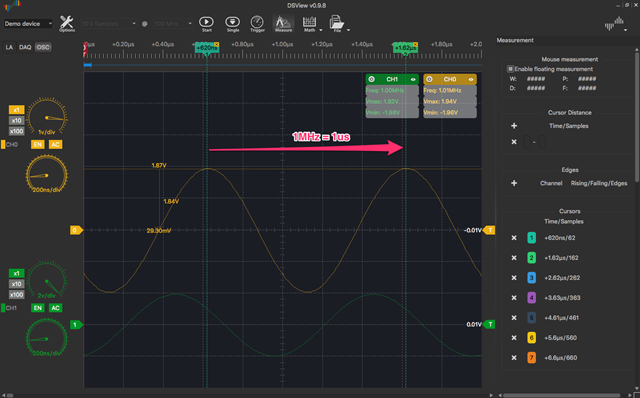

デモンストレーション画面で、手持ちのosx と win10で動作させて確認しました。

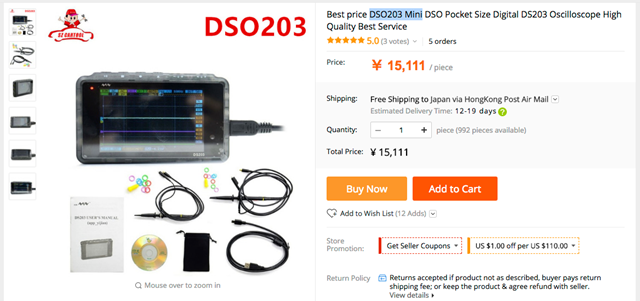

16チャンネルのロジックアナライザーの機器もあり、これが約7000円ほどです。８チャンネルの 25Mhz のもので用は足りているのでこれは見送りです。ポケットタイプの、DSO203 Miniもいいよなーと思っていますが、先日買ったDS0150 15001Kを使ってみて満足できないときに、また検討してみたいと思います。

アナログな波形で見たいものといえば、スイッチング電源の波形です。たとえば以前作ったバックブースト（BackBoost）の電源に使った、TPS63000のスイッチング周波数は、1.25Mhz ～ 1.5Mhz で動作しています。これを観察するには、例のおもちゃのオシロじゃ無理で、100khz くらいのスイッチング電源しかみれないわけです。うーん、まぁまた休みが明けてしまえば忙しくてそれどころじゃなくなるわけですが、、、



もう少し、考えてみたいと思います。

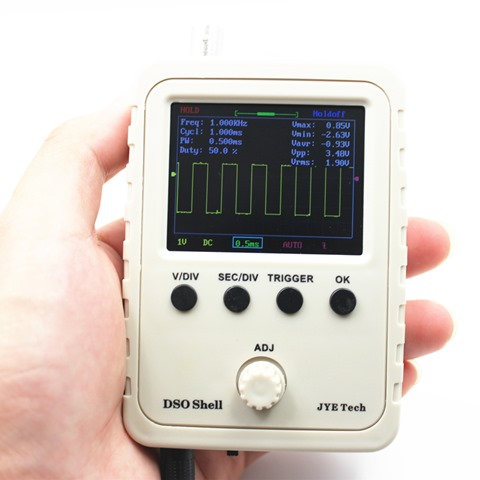

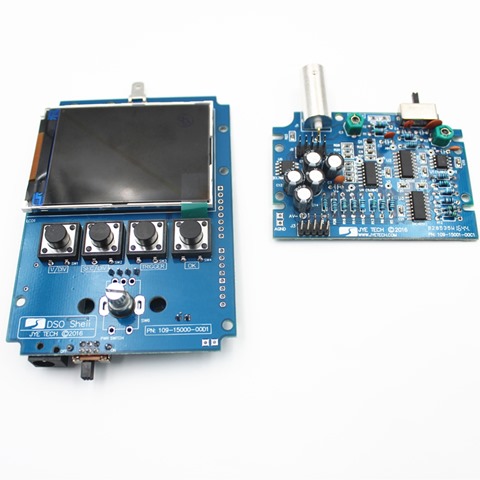

ケース付きのオシロスコープDS0150 15001K っていうのが組み立て済みで約2500円だったので、キットと迷ってとりあえず組み立て済みのものをゲットしました。



大きさはこの程度。

スペックは以下です。簡単に特徴を列挙すると、チャンネル数は１チャンネルでアナログ帯域が０～２００ｋＨｚの解像度は12bitで、1024サンプルとなります。モニターは2.4インチのTFTカラー。320×240で、電源は9Vのようです。ケースはぷら製で３Dプリンターの印刷物ではなさそうです。ケース付きっていうのがいいですよね。今後、もう少し性能がいいのが欲しくなれば、PCに接続するタイプのものを考えています。まずはこれで遊んでみることに。



Features:
Adopt ARM Cortex-M3 processor (STM32F103C8), and include a 2.4-inch color TFT display screen.
Used for secondary development on the basis of this kit, for example, it can be changed to Millivoltmeter, data loggers.
Come with instructions, easy to install and operate.
With Auto/Normal/Single trigger modes, easy to capture the moment waveform.
Available rising or falling edge trigger.
Observable previous waveform before trigger(negative delay).
Can freeze waveform display at any time(HOLD function).
With waveform parameter digital display, including frequency, period, pulse width, duty ratio, MAX./MIN./AVG./Peak-Peak/virtual values.
Waveform storage function: will not lose the waveform after power off.
Short-circuit and open-circuit detection: can help the user find out the soldering error.
TFT controller recognition function.
The SMD has been soldered, more suitable for electronic beginner.

Specifications:
Maximum Real-time Sampling Rate: 1MSa/s
Analog Bandwidth: 0-200KHz
Sensitivity Range: 5mV/div-20mV/idv
Maximum Input Voltage: 50Vpk (1X probe)
Input Impedance: 1M ohms/20pF
Accuracy: 12 Bits
Record Length: 1024 points
Coupling Modes: DC / AC / GND
Time Base Range: 500s/Div – 10us / Div
Trigger Modes: Auto, Normal, and Single
Trigger Position: Center of Buffer
Supply Voltage: DC 9V(8-10V)
Current Consumption:~120mA @ 9V
Main Board Size: 94 * 65mm / 3.7 * 2.56in
Analog Board Size: 65 * 47mm / 2.56 * 1.85in
Screen Size: 52 * 40mm / 2 * 1.57in
Package Size: 14.5 * 10 * 3.7cm / 5.7 * 3.94 * 1.45in
Package Weight: 179g / 6.33oz

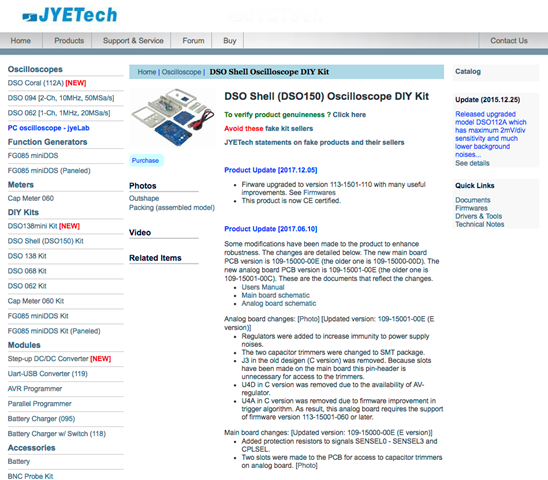

製造元のWEBは、以下です。

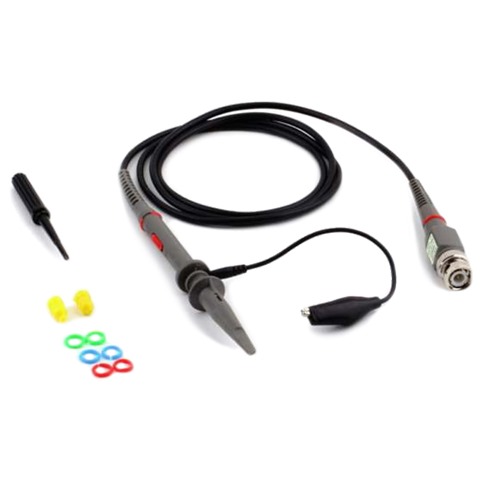

気分を盛り上げるため、プローブもゲットしておきました。ちゃんと１つは付いていますがね。

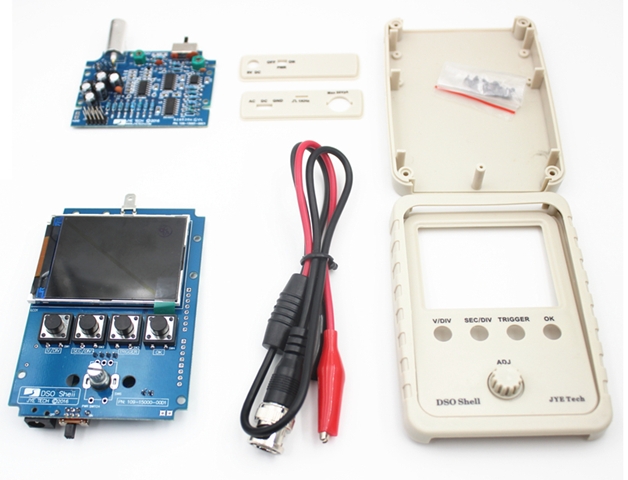

半組み立て済みなので、半田付けはありません。気分的にちまちま、半田付けする気にならなかったのでキットです。組み立てるのは好きなんですけどね。

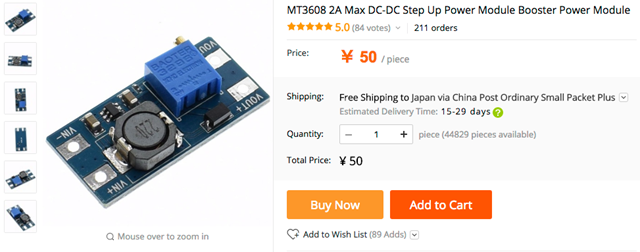

もうひとつ欲しくなったら、そのときは組み立てキットにしてみようと思います。とりあえずのグレードアップするポイントは、リチウム電池を内臓して充電式にして持ち運べるようにします。電源は９V なので以前購入した、1セルの充電放電管理、TP4056 Lithium Cell Charger Moduleに付けて、昇圧は以下のモジュールを使うことにします。とりあえず１つゲットしておきました。最近は、まとめかいせず、作るものだけを買うようにしています。リチウム電池はケース内に入る適当なものを使います。



スイッチング電源なのでノイズが混入するかもです。

今年もあと１日となってしまいました。１２月はあっという間ですね。ここ半年は忙しいのと、なんだか工作する気力がなくておとなしくしていましたが、11連休の正月休みということで少し工作の計画を練ることに。

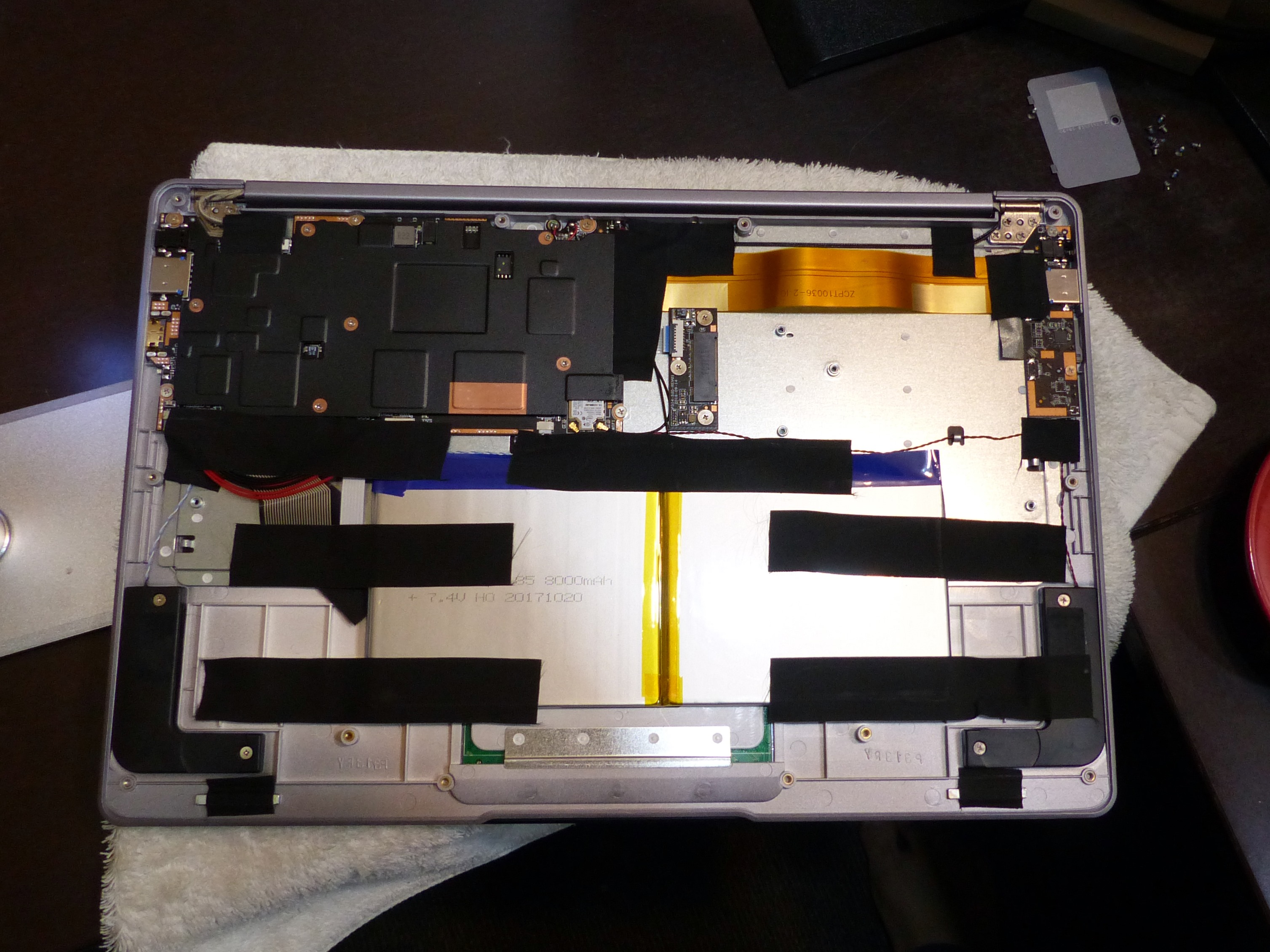

先日、中華の薄いノートPCをついつい買ってしまったのですがなかなか完成度が高くて気に入りました。とても2.3万とは思えない完成度でついにここまで来たかという感じです。メモリも512GB のM.2 タイプの SSD をゲットしました。裏蓋を外してスペースがあるのを確認したので LTE モジュールを埋め込めないかと検討しています。

電池を少し横にずらして、3cm x 7cm 、厚み7mm ほどのスペースはあるので、以下のような 通信モジュールと USB に変換する基板をゲットしてみました。

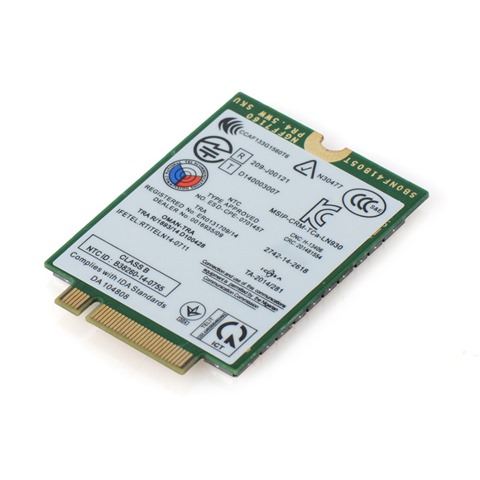

LN930 DW5810e M.2 WWAN Wireless Card （購入先は、アリエク 2250円ほど）

これは、別名だと以下のような Dell の型番のもあるようです。中はおそらく同じで、元メーカーは、Telit Communications というイギリス（ロンドン）にあるようです。

Dell Wireless 5810e WWANモバイル・ブロードバンド・モジュール

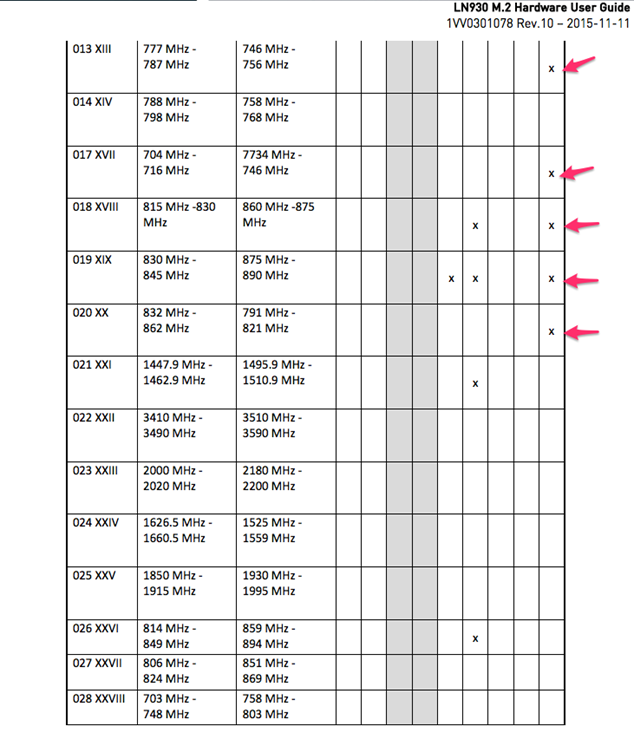

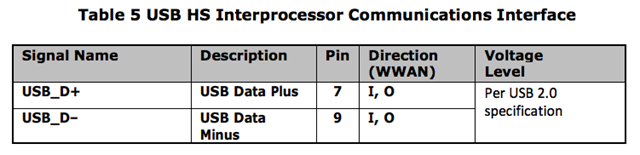

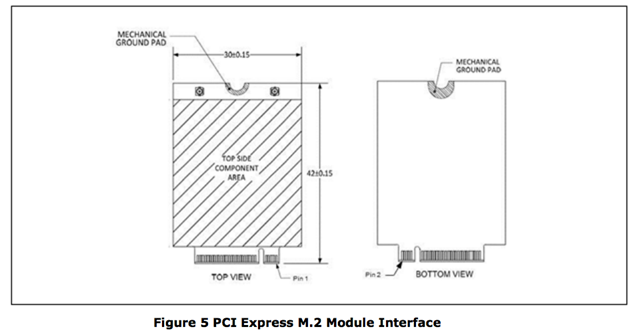

Telec 認証も通っていますので日本でも安心して使えそうです。仕様書のPDFによれば、バンドはLTE 1,2,3,4,5,7,8,13,17,18,19,20 バンドに対応しているようです。ダウンロードスピードも 150Mbps、アップロード 50Mbps までいけるようです。M.2 NGFFのソケットですが内部は USB2.0 の仕様のようで、Pin7が USB D+ Pin9が USB D- のようです。

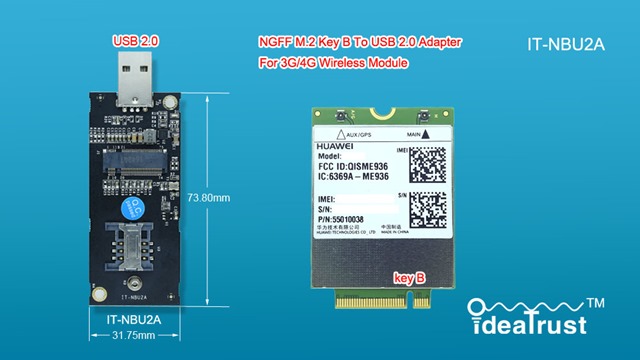

M.2スロットと USB を変換する基板に SIM を乗っけて使う形です。厚みがどの程度か不明ですが、最悪無理やり裏ふたは閉まるはずですので購入してみました。基板の片面にSIM ソケットが実装してあるタイプをチョイスしてみました。sim を入れてから モジュールを入れる感じです。

USB もソケットは動作確認したら取り外して、内部に配線する計画です。



内部の基板端子から USB が取れるかも調査する必要がありますが、拡張基板あたりに USB と SD カードがあるのでそのあたりのどこかから D+ と D- は取れるはずです。

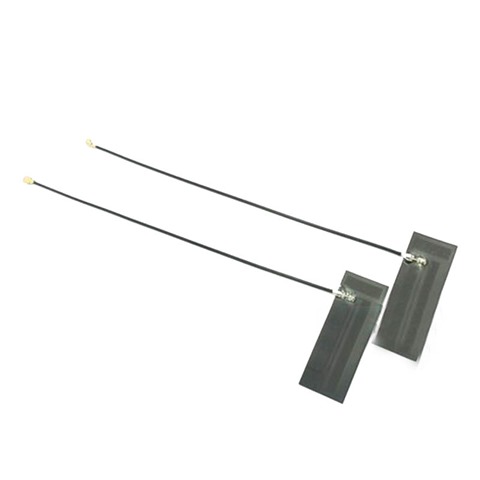

アンテナも、長さが14cm ほどのFPC（フレキシブル基板で四角部分は曲がるタイプ）のを２つで、270円ほどで購入しておきました。800MHz-2700MHz あたりをカバーして 5dbi ほどの性能のようです。

うまく、埋め込められれば LINE sim のデータ+sms を付けっぱなしにしようかと思っています。

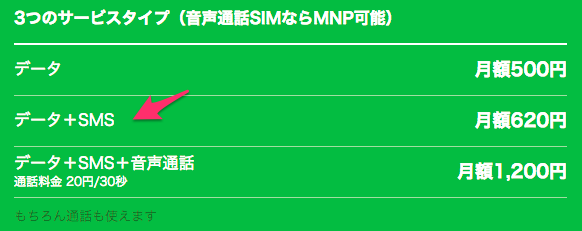

sms 付けて620円で、１GB まで高速通信でき、データ通信量をカウントしないカウントフリー（LINE・Twitter・Facebook・Instagram）なのでこれ最強じゃないかと思います。主に Line のビデオ通話とか無料通話とかに使うつもりです。コミュニケーション端末にしようかと。

年末で、残業ばっかりやってると何故か買い物したくなります。

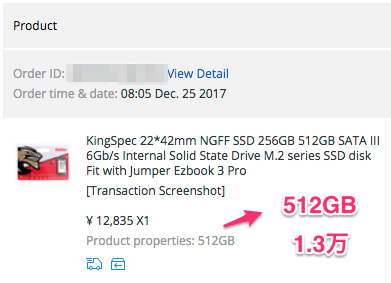

256GB と 512GB を迷っていましたが、価格差が5000円で倍の容量になるので512GB をぽちってしまいました。

256GB で約８０００円で、512GB で1.3万なので行っとくしかないでしょう。本体が、2.３万で、結局3.6万のお買い物となりました。SSD も、かなり安くなりましたね。

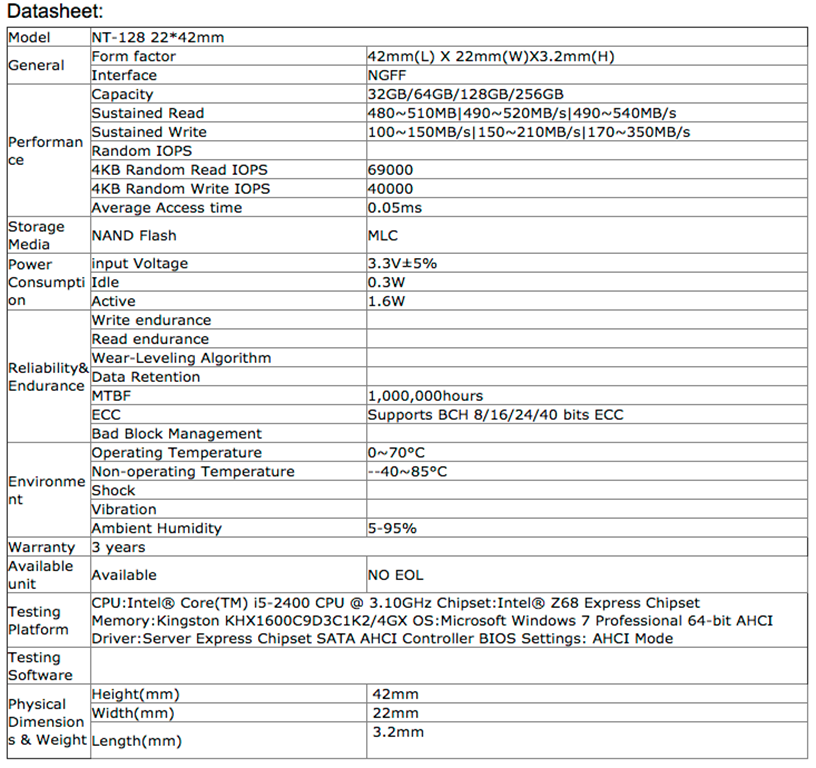

スペックはこんな感じ。m.2 の SSD は初めてです。
